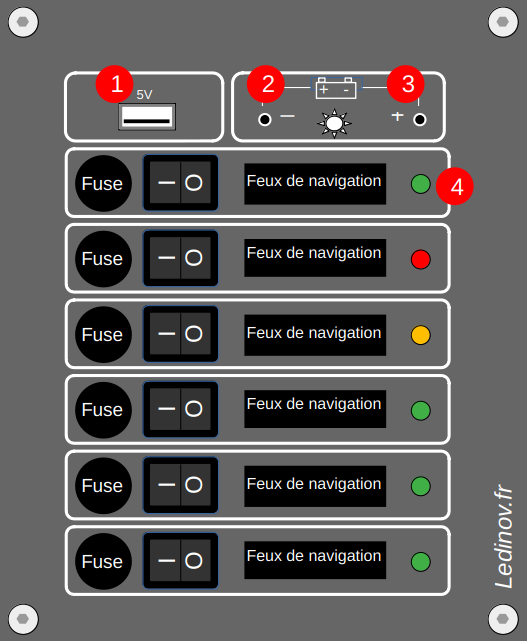

Tableau
1 : Prise USB uniquement 5V
Pour charger un appareil - Pour alimenter le tableau hors 12V
- Tenir enfoncé 2 pendant 2 secondes, les boutons règlent la luminosité des LED du tableau.
- Idem pour le bouton 3 de réglage du synoptique si présent.
- Tenir enfoncé 2 pendant 10 secondes, force le rechargement web du tableau.
- Tenir enfoncé 3 pendant 10 secondes, affiche les codes de configuration web du tableau.
- Sans action sur les boutons pendant plus de 10 secondes, retour à la position normale.
- Tenir enfoncé 2 et 3 ensemble, fait afficher la tension batterie et le courant consommé par le tableau.
- En ayant seulement un interrupteur sur ON, permet de voir la consommation du matériel qui est allimenté.
- utile pour calibrer les fusibles.
- Sa couleur est celle choisie dans la configuration du tableau.
- En cas de fusible HS ou absent, flashe en rouge (indépendemment de la position de l’interrupteur).

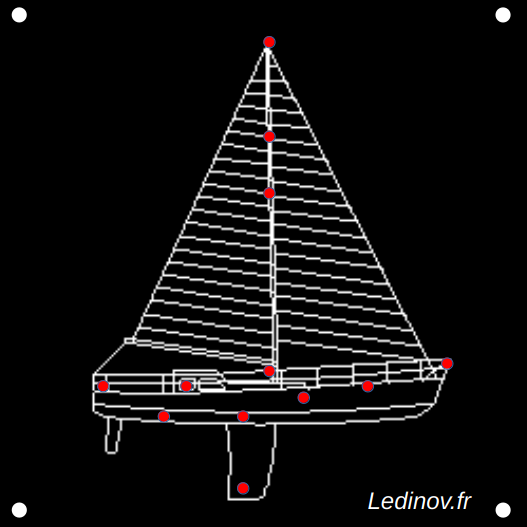

Synoptique
Le synoptique est livré avec une notice sur laquelle chaque LED porte un NoC'est ce No qui doit être renseigné dans la page de configuration du tableau.
